«ПСМ-19П» пассивный сферический маркер для газопроводов со встроенным позиционером

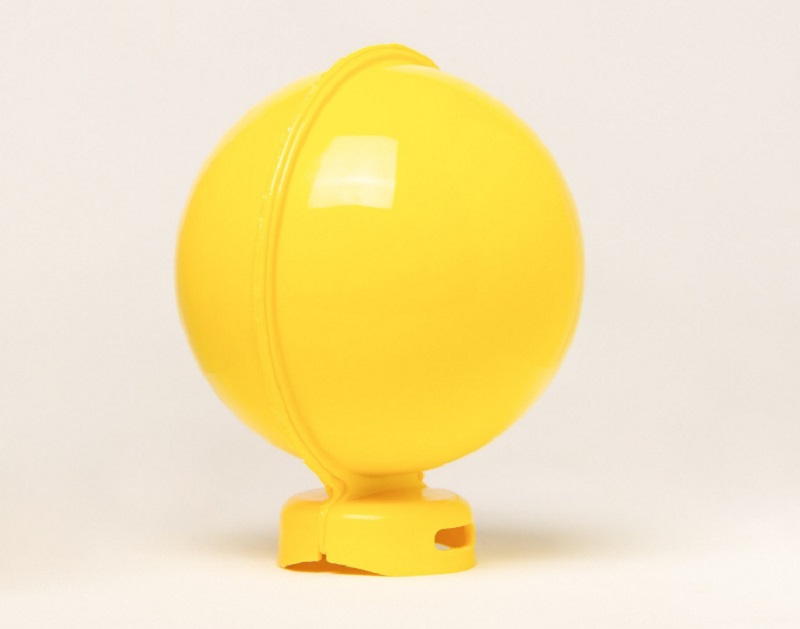

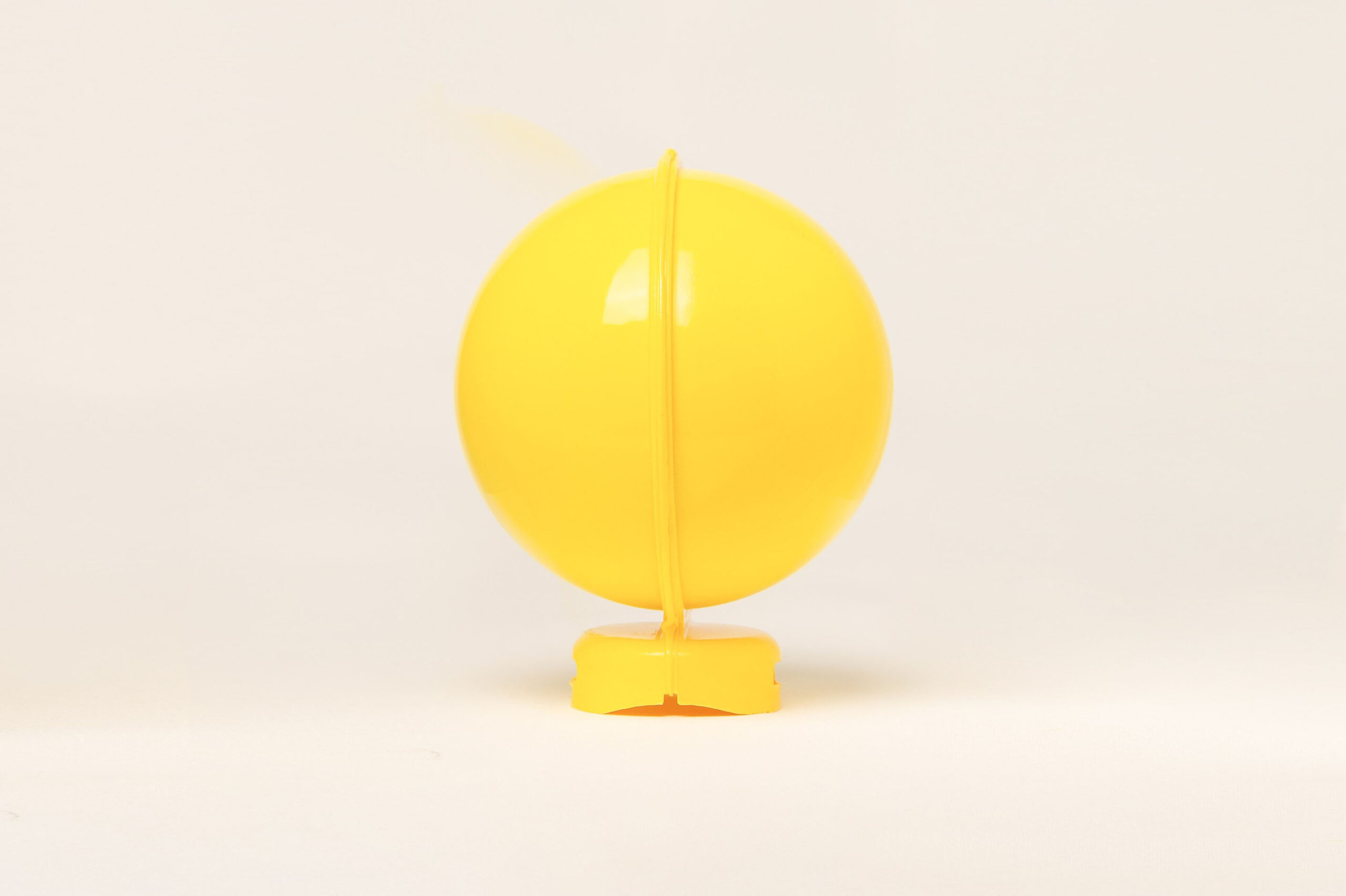

Маркер электронный сферический для подземных коммуникаций желтого цвета. Предназначен для обозначения газопроводов и нефтепроводов подземной прокладки. Маркер имеет ударопрочный корпус, устойчив к ударам, действию влаги, химикатов. Маркер оснащен функцией самовыравнивания поплавкового типа.

Устойчиво обнаруживается приборным методом на глубинах до 1,9 м

Маркеры ПСМ-19П дают возможность:

• точно позиционировать газопровод;
• провести работы по идентификации быстро;
• снизить затраты на идентификацию.

Основное применение данного маркера в газовой отрасли — идентификация трассы неметаллического газопровода (маркировка линейных участков в качестве направляющих).

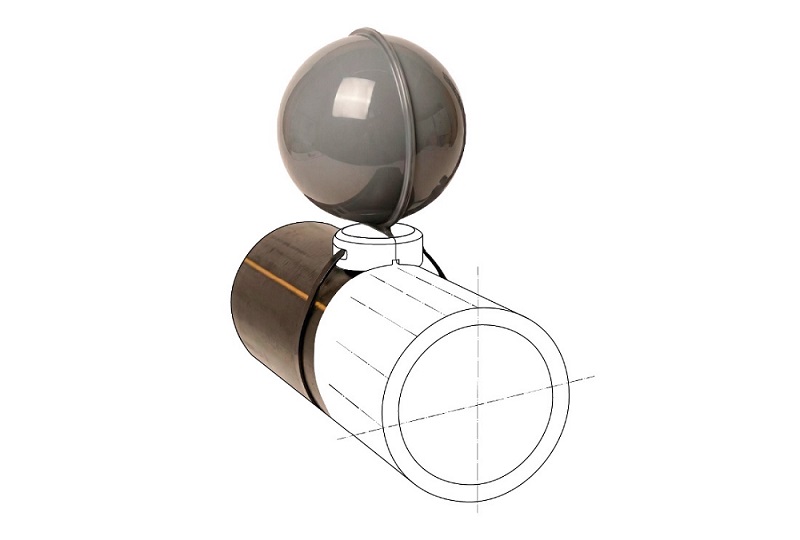

Корпус маркера оснащен встроенным позиционером, позволяющим надежно крепить маркер к практически любому типу поверхности подземной коммуникаций, геометрически адаптирован для комфортного крепления к цилиндрическим поверхностям типа труба, имеет проушину для фиксации на подземной трассе с помощью хомута-стяжки или иного аналогичного материала.

Электронные маркеры закладываются в грунт рядом:

• с газопроводом,
• с нефтепроводом,
• с продуктопроводами.

Электронные маркеры закладываются в следующих случаях:

• в процессе строительства газопроводов,
• при проведении реконструкции газопроводов,
• при проведении аварийно-восстановительных работ.

Электронные маркеры для газопроводов позволяют:

• провести точное позиционирование газопроводов;
• повысить точность маркировки.

Преимущества маркера ПСМ-19П для газопроводов

Преимуществами системы электронной маркировки ИСМ являются:

• Уверенная идентификация любого типа трубопроводов – как металлического, так и неметаллического (полиэтиленовые газопроводы).
• Высокая точность локализации (отклонения в пределах 10-20 см).
• Отсутствие помех в процессе маркеропоиска от металлических объектов в грунте за счет специально подобранной резонансной частоты маркера.

Маркеры для газопроводов ПСМ-19П позволяют идентифицировать следующие виды газопроводов:

• металлические газопроводы;
• неметаллические газопроводы;
• пластиковые газопроводы;
• полиэтиленовые газопроводы.

Согласно интернациональному стандарту APWA, электронные маркеры для различных отраслей различаются цветом кожуха и резонансной частотой. Маркеры для газопроводов и нефтепроводов имеют желтый цвет и работают на частоте 83 кГц.

Так же изделие может быть дополнительно оснащено позиционером с гайкой-шток, позволяющим надежно фиксировать маркер в траншее в конкретной точке подземной коммуникации на нужной глубине.
