Как добиться точной установки электронных маркеров под землей

Установка электронных маркеров при прокладке подземных коммуникаций

Точная установка электронных маркеров — это основа для создания надёжной и безопасной системы маркировки подземных коммуникаций. Любое отклонение от проектного положения может привести к тому, что при поиске маркер не будет найден, либо его местоположение будет определено неверно, что сведёт на нет все усилия по защите трубопроводов и кабелей от повреждений.

Позиционеры ПМ-12 и ПМ-16 — это специализированные устройства, созданные для решения именно этой задачи: обеспечить точную и надёжную фиксацию электронных маркеров в грунте. Они гарантируют, что маркер окажется именно там, где должен быть, и останется на месте на весь срок службы коммуникации.

Основные риски, которые возникают при неточной установке маркеров без применения позиционеров:

1. Смещение маркера относительно коммуникации. Если маркер засыпан грунтом не строго над осью трубы или кабеля, при поиске локатор будет указывать на пустое место. Это может привести к ошибочным выводам о реальном положении подземного объекта.
2. Неверная глубина залегания. Маркер, закопанный на неправильную глубину, может быть не обнаружен локатором, так как рабочая частота маркера рассчитана на конкретный диапазон глубин. Это особенно критично при последующих земляных или ремонтных работах.
3. Несанкционированное изъятие маркера. Маркер, просто закопанный в грунт, без дополнительной фиксации может быть случайно выкопан вместе с землёй или намеренно извлечён. Позиционер делает этот процесс значительно более сложным.
4. Разрушение маркера. При нестабильных грунтах или в зонах подвижек почвы маркер без жёсткой фиксации может быть деформирован или раздавлен.
5. Использование позиционеров ПМ-12 и ПМ-16 позволяет исключить эти риски, гарантируя точное позиционирование маркера в двух плоскостях: как в горизонтальной (в конкретной точке трассы), так и в вертикальной (на требуемом расстоянии от поверхности)



Технологичные решения по точной и защищенной маркировке подземных коммуникаций

Точная маркировка подземных коммуникаций от компании ИСМ

Компания ИСМ предлагает передовые решения по точной и защищенной маркировке подземных коммуникаций с использованием современных RFID маркеров, что обеспечивает надежную идентификацию и профилактику аварийных ситуаций.

Современные электронные сферические маркеры компании ИСМ предназначены для обозначения различных видов поземных коммуникаций, газопроводов, трубопроводов, водопроводов, линий связи. Маркеры имеют ударопрочный корпус, устойчив к ударам, действию влаги, химикатов. маркеры оснащены функцией самовыравнивания поплавкового типа. Устойчиво обнаруживается приборным методом на глубинах до 1,9 м

Позиционеры типа ПМ-12 и ПМ-16 от компании ИСМ

Позиционеры типа ПМ-12 и ПМ-16 (далее позиционер типа ПМ-хх) представляют собой серийно производимые устройства фиксации и позиционирования для электронных маркеров подземных коммуникаций моделей ИСМ-19П и ПСМ-19П производства ООО «ИСМ» г. Санкт-Петербург (ИНН 6168100976). Все указанные выше изделия запатентованы и производятся в России.

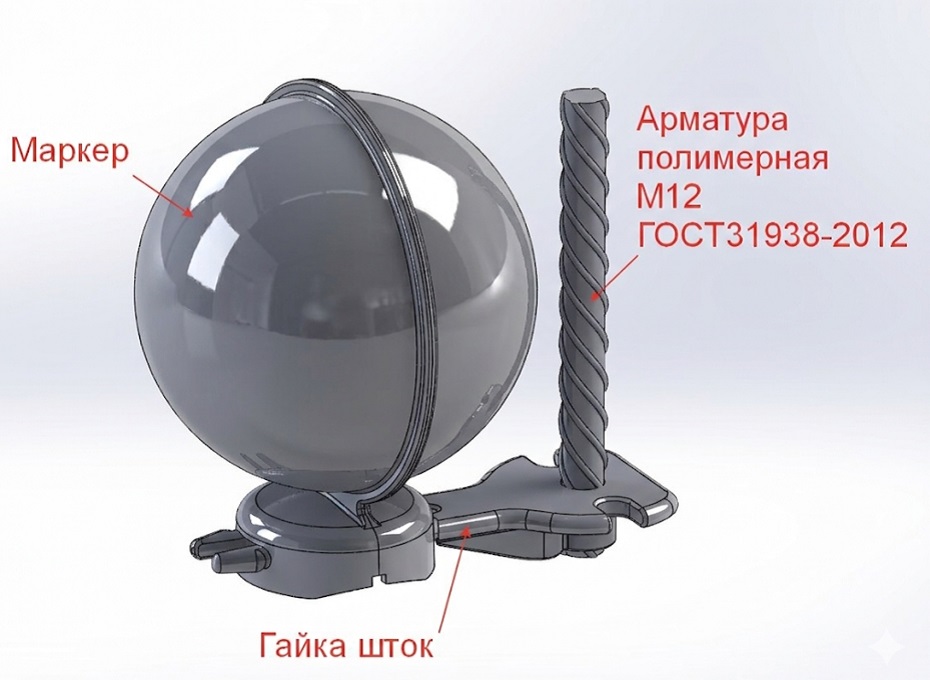

Позиционер типа ПМ-хх состоит из двух деталей: прут полимерной арматуры и гайка-шток.

• Длина полимерного прута в составе позиционера ПМ-12 составляет 120см (+/-5см).
• Длина полимерного прута в составе позиционера ПМ-16 составляет 160см (+/-5см).

В зависимости от модели позиционера их применение рассчитано в траншеях: мод.ПМ-12 в траншеях глубиной до 1,5 метра, мод. ПМ-16 в траншеях глубиной до 2.0 метра.



Применение позиционеров ПМ-12 и ПМ-16 позволяет строительным и эксплуатационным организациям обеспечить надёжную и точную фиксацию электронных маркеров. Это, в свою очередь, даёт гарантию, что при проведении будущих земляных работ или аварийно-восстановительных мероприятий подземная коммуникация будет быстро и точно обнаружена, что исключит риск её повреждения.
